Схема вытяжки для кухни своими руками. Как сделать вытяжку на кухне: советы и рекомендации. Вентиляционный канал и его сечение

Полагаем, что пользователи FORUMHOUSE согласятся с утверждением, что грамотный подход к системе вентиляции заключается в следующем – в первую очередь необходимо просчитать воздухообмен, затем, на основе этих данных подобрать необходимое сечение воздуховодов. И только после этого можно составлять схему вентиляции коттеджа, и определять места установки вентиляционного оборудования.

Виды и особенности

По мнению пользователя нашего портала (ник на форуме petrovk, г.Москва ) вентиляцию в доме можно разделить на три типа:

• Естественная;
• Приточная, или как её ещё называют, механическая;
• Приточно-вытяжная установка с рекуперацией тепла.

petrovk:

– При проектировании системы вентиляции нужно руководствоваться следующим принципом – воздух в доме должен полностью обновляться за 1 час. Для моего каркасного дома в 200 м2, я остановился на проточно-вытяжной установке с рекуперацией тепла. Установка подбирается исходя из кол-ва кубов воздуха в доме, у меня 600, я взял установку для 700 кубов.

Следует помнить, что комфортная среда в доме создаётся не только за счёт поступления свежего воздуха, но и за счёт скорости движения воздушных потоков. Приточно-вытяжной вентиляции из-за наличия в ней вентилятора, создаёт больший поток воздуха, чем естественная вентиляция.

При работе механической вентиляции, скорость движения воздуха в вентиляционной системе в среднем составляет 3-5 м3/час, а при естественной около 1м3/час. Попробуем разобраться, создает ли естественная вентиляция создаёт более комфортную среду в доме. Этот вопрос не так прост, как кажется. Ведь для того чтобы пропустить через механическую и естественную вентиляционную систему один и тот же объём воздуха, требуется разное сечение вентиляционного канала. А значит, монтаж естественной вентиляции повлечёт за собой увеличение сечения канала, что далеко не всегда возможно с технической или эстетической точки зрения.

При любом типе вентиляции – независимо от того естественная она или механическая, необходимо обеспечить беспрепятственное движение воздуха по дому.

Один из вариантов - установить в комнатах двери с переточной решеткой или оставить небольшой зазор между дверью и полом. Для правильной организации перетока воздуха необходимо – чтобы забор воздуха производился в самом чистом помещении, гостиной или спальне, а вывод осуществлялся на кухне или в санузле.

На кухне, над плитой, вытяжка должна идти отдельным каналом. Если вытяжка является принудительной, то кухню и ванную можно объединить одним вентиляционным каналом. Диаметр от входа к выходу не должен уменьшаться. Из-за специфики кухонной вытяжки воздуховод от неё делают обязательно круглым, оцинкованным и вертикальным, без колен. Нельзя использовать гофру, алюминий или пластиковый воздуховод.

Консультант нашего форума Елена Горбунова (ник на форуме Matilda ):

– Естественная вентиляция работает при перепаде давлений на входе и выходе. Вход это вытяжной клапан, он ставится в потолке помещения или в стене под потолком. Выход это верх трубы. Перепад начинается с 10 метров. Еще перепад давлений зависит от разницы температур. Зимой он лучше, а летом хуже.

Естественный приток делают над отопительными приборами, которые располагают обычно под окнами. Или в двух метрах над полом.

Часто возникает вопрос,

а можно ли объединять вентиляционные каналы кухни, санузла и котельной в единую систему, затем поставить канальный вентилятор, и одной трубойвывести всё через крышу.

Пользователь нашего форума Владимир (ник на форуме Беспечный ангел ) считает что:

– Ни в коем случае нельзя объединять вытяжку с канализации, тогда во всём доме будет вонять как в туалете, не зависимо от того перед вентилятором или после будет установлен воздуховод.

Также большое значение имеет и материал, из которого изготовлены воздуховоды вентиляционные для частного дома. Один из самых оптимальных вариантов - применение спирально-навитых оцинкованных воздуховодов. Но при самостоятельном монтаже застройщики массово применяют вентиляционные каналы, изготовленные из канализационной трубы диметром в 110 мм.

Matilda :

– Канализационные трубы использовать нельзя. Вообще нельзя пластик применять для воздуховодов, если только это не специальные антистатические трубы. В этом случае пыль будет прилипать к стенкам. К тому же канализационные трубы имеют малый диаметр. А тяга напрямую зависит от диаметра воздуховода и перепада высоты. Перепад в коттеджах достаточно мал - это вам не многоэтажка. Значит, с малым диаметром, тяги практически не будет, особенно летом. А если поставить вентилятор, то канализационные трубы будут издавать весьма неприятный звук при движении воздуха.

Воздуховоды для вентиляции для частного дома - требования и особенности

Чтобы система вентиляции работала с максимальной эффективностью необходимо, чтобы внутренняя поверхность воздуховода оказывала минимальное сопротивление движению воздуха. Посмотрим, как правильно выбрать в оздуховоды для вентиляции своего дома.

Matilda :

– Главная задача
воздуховода – это позволить воздуху перемешаться свободно от точки забора воздуха к точке его выхода. И быть безопасным с точки зрения экологии и пожарной безопасности. Любая потеря давления сильно влияет или сводит на нет воздухообмен при естественной вентиляции. Потери давления возникают от неровной поверхности воздуховода, в горизонтальных участках, в коленах, тройниках и т.д. При прямоугольной форме воздуховода потери выше, чем при круглой, да и пыль в них скапливается хорошо.

Гибкий – гофрированный воздуховод оказывает самое большое воздушное сопротивление. И его лучше всего применять, когда необходимо сделать поворот или присоединить к вентиляционному каналу кухонную вытяжку.

Очень часто, застройщики, по разным причинам не хотят делать вывод через крышу, предпочитая вывести вентиляционный канал через стену. Это не правильно.

Matilda :

– Никогда, ни при каких обстоятельствах, не стоит выводить вентиляцию через стену. Фасад испортите.

Уже через пару лет на стене будет видимое пятно вокруг выхода.
А естественную вентиляцию выводить, таким образом, ещё и бессмысленно, так как совершенно не будет перепада высоты, и, соответственно, давления.

Если, при принудительной системе вентиляции, все воздуховоды соединяются коленами и переходниками с одним вертикальным каналом, то рекомендуется установить на крышу вентилятор Е190Р.

Для управления этим вентилятором, в удобном месте ставится тиристорный регулятор скорости. А сами воздуховоды берутся диаметром в 125 мм.

На FORUMHOUSE вас ждет статья про , много полезной информации , увлекательное обсуждение выбора А ознакомившись с нашим видео, вы сможете наглядно увидеть, как комплексный подход к устройству вентиляци, позволяет не только обеспечить дом свежим воздухом , но и экономить средства.

1. Назначение кухонной вытяжки.
2. Из чего состоит система, и необходимый набор инструментов.
3. Предварительные работы.
4. Монтаж вытяжной системы.
5. Тестирование кухонной вытяжки в зимний период.
Кухонная вытяжка размещается над печкой, предназначена для вентиляции и очистки загрязненного воздуха (копоти, запахов) или его перемещения за пределы помещения. Установка кухонной вытяжки процесс трудоемкий, если у вас отсутствует вентиляционный проем, требующий элементарных знаний и навыков в области электрики, если необходимо перенести или заново подвести розетку. Остальные работы выполнить не сложно, главное иметь практические навыки в строительстве.
Из чего состоит система, и необходимый набор инструментов и материалов.
Предоставленная встраиваемая бытовая вытяжная система состоит из:
- вентилятора с улавливателем жира и местным освещением;
- вытяжного канала;
- переходных элементов;
- гофры, диаметром 115 мм;
- воздуховода, длиной 300 мм и диаметром 130 мм;
- вентиляционного козырька с обратным клапаном диаметром 130 мм.
Питание подводится через штепсельную розетку, которая размещается во внутренней зоне короба для вытяжки.

Предварительные работы.

Установка кухонной вытяжки начинается с определения места ее расположения. После этого на опорной стене рисуются круги под воздуховод, сечением 130 мм и розетку, диаметром 65 мм. При помощи перфоратора и длинного бура, по контуру будущего вентиляционного проема и в его центре, высверливаются сквозные отверстия. Пикой по отверстиям выбивается проем диаметром более 130 мм. Коронкой или буром (6 - 12 мм) и пикой подготавливается место для коробки под розетку. От коммутационной коробки, с соблюдением норм монтажа электрических систем, пробивается или прорезается штроба к розетке, и укладывается медный двужильный провод сечением два миллиметра, таким образом, чтобы его концы свисали с перечисленных коробов на 150 - 200 мм. Алебастром фиксируется короб под розетку и провод. На цементный раствор, под наклоном в 5 - 10 градусов к уличной стороне устанавливается воздуховод сечением 130 мм.

После высыхания раствора производится выравнивание стены стартовой и финишной шпаклевкой.

По факту застывания раствора выполняются отделочные работы. Концы вмурованного провода зачищаются от изоляции и подсоединяются к фазе, нулю и клеммам розетки, которая потом устанавливается на свое штатное место.

Монтаж вытяжной системы.

1. Установка козырька. На фасад здания, по уровню крепится козырек с обратным клапаном.

В случае сильного отклонения по вертикальной оси, клапан во время простоя системы удаления воздуха будет в приоткрытом положении.
2. Подготовка короба. Встраиваемая вытяжка монтируется в короб глубиной 305 мм, выполненный из ламинированного ДСП (толщина 16 мм), и закрывается фасадом из МДФ. Остальные размеры указаны на фото.

В задней стенке и в полке из ДСП электролобзиком выпиливаются сквозные элементы под гофру (сечением 140 мм) и розетку, торец которых защищен от влаги силиконом. На внутренней полке, ближе к углу просверливается отверстие диаметром 8 - 10 мм для заведения электрического кабеля.

Короб под вытяжку соединяется с другими навесными кухонными шкафами.
3. Крепление навесных ящиков к стене. К коробам прикрепляются регулируемые навесы.

На стене производится разметка и крепление планки для навесов. Ящики вешаются и выставляются по уровню.
4. Монтаж перехода. В воздуховод с внутренней стороны короба вставляется переход с сечения 125 (наружный размер) на 115 мм (внутренний диаметр).
5. Установка кухонной вытяжки. Через подготовленное отверстие полки продевается кабель, и сразу же выполняется фиксация вытяжного устройства к ней. К кабелю подсоединяется штепсельная вилка. Один конец алюминиевой гофры на 115 мм заводится в воздуховод, другой зажимается на патрубке устройства.

Штепсельная вилка вставляется в розетку и производится проверка всех режимов работы устройства.

Тестирование кухонной вытяжки в зимний период.

В процессе исследования, при - 20 0С и простое кухонной плиты (более 12 часов), выяснилось, что конденсат если и образовывается, то он не попадает ни в кухню, ни на фасад здания, клапан всегда остается свободным и система работает без перебоев. На основании полученных данных можно сделать вывод: небольшие вытяжные системы до 1,5 м с воздухопроводом, установленным под наклоном, не будут покрываться льдом в зимний период времени.

Обустройство своего дома – процесс волнительный и приятный, и здесь важно учесть все детали, особенно когда речь касается спокойного дыхания в новом жилище. Вытяжка в частном доме в конечном счете будет отвечать за общий воздухообмен и даже безопасность самого дома и его жителей, поэтому к такому вопросу стоит подойти вдумчиво и обстоятельно. Что нужно учесть и как правильно провести монтаж? Поговорим в этой статье.

Представьте, Вы заходите в новый, любовно созданный Вами дом, с наслаждением вдыхаете воздух своего жилища, а ощущаете запахи подвала, служебных помещений или недавнего ремонта. Чтобы ощущать только ароматы домашнего уюта, нужно знать, как сделать вытяжку в частном доме.

Вытяжка в частном доме: законы и закономерности

Качество воздуха в доме довольно быстро сказывается на качестве жизни в нем – сон, здоровье и даже настроение жителей напрямую зависят от воздухообмена. Установка вытяжки в частном доме собственными усилиями зачастую делается с нарушениями от недостатка знаний или навыков, поэтому прежде чем заняться ее обустройством, следует разобраться с теорией.

Как правильно установить вытяжку в частном доме?

Прежде всего нужно помнить, что в данном случае речь идет не об одном вытяжном отверстии, а о системе вытяжки. В частном доме необходимо обеспечить вытяжкой три вида комнат:

• нежилые служебные помещения,
• нежилые вспомогательные помещения,
• жилые комнаты.

Вентиляция в деревянном доме в служебных помещениях напрямую связана с пожарной безопасностью. Такая вытяжная вентиляция в частном доме устанавливается в котельной или газовой комнате, над газовой плитой на кухне, а также во все помещения, где есть открытый огонь – например, в каминной комнате. Вытяжка во вспомогательных помещениях, к которым можно отнести подвалы, погреба и санузлы, прежде всего отвечает за нормализацию влажности в этих комнатах и необходима для защиты от . Последняя, в свою очередь, может нанести существенный вред имуществу, а также небезопасна для самого человека.
Вытяжная вентиляция в жилых комнатах устраивается, прежде всего, для комфорта жильцов. Ее задача – обеспечить полноценный воздухообмен в доме. При ошибках устройства вытяжки в частном доме своими руками жилые помещения наименее критичны – здесь недостатки можно компенсировать проветриванием.

Вытяжка в подвале

Подвальные помещения относятся к вспомогательным и, ввиду своего расположения, также склонны к повышенной влажности, а значит и появлению грибков. В подвале такие “соседи” крайне нежелательны, так как могут сказаться не только на всем, что находится в помещении, но и на самочувствии жильцов дома. Также плохая вытяжка способствует появлению в подвале, которые постепенно поднимаются в дом.

Как сделать вытяжку в подвале частного дома? Прежде всего стоит ориентироваться на глубину и размеры подвала. При небольшой глубине подвала и скромных размерах можно ограничиться продухами в фундаменте, которые стоит прикрыть защитными решетками. Если подвал глубже 2 метров и широкий, лучше всего позаботиться о полноценной вытяжке. Вытяжная система в подвале частного дома своими руками устраивается следующим образом:

• Необходимо проложить два воздуховода – один для притока воздуха, другой для вывода, при этом отверстие приточного канала должно быть расположено ниже вытяжного.
• Для оптимальной циркуляции воздуха расположить вытяжку нужно в противоположном от притока углу подвала.
• Оба воздуховода должны иметь выход на крышу. Вытяжной канал можно расположить рядом с дымоходом.
• Не забудьте провести теплоизоляцию каналов для предотвращения появления конденсата.

Для более качественной вытяжной вентиляции в подвале частного дома можно оснастить каналы вентилятором для принудительной вытяжки и усилить поток воздуха. Также вытяжные вентиляторы исправят ситуацию, если нет возможности сделать высокие каналы для вывода воздуха и создать естественную тягу.

Если Вы создаете общую вытяжную вентиляцию в частном доме своими руками, воздуховоды вытяжки подвала можно вывести в общую вентиляционную шахту.

Вытяжка в канализации: обонятельный комфорт

Если в доме предусмотрена автономная канализация, стоит подумать и об отдельной вентиляции для нее. В данном случае основная задача вытяжной вентиляции – своевременно выводить и не допускать их попадания в дом. Самый простой вариант отвода отработанного воздуха в этом случае – разместить дополнительную трубу, аналогичную канализационным, на выводе канализации и вывести под крышу. Таким образом загрязненный воздух будет своевременно удаляться, минуя жилые помещения.

Для эффективной работы вытяжки в канализации нужно обеспечить полную герметичность всех частей канализации, чтобы исключить незапланированные движения воздушного потока.

Вытяжка в газовой: безопасное решение

Еще из школьного курса физики мы все помним – для горения необходим кислород. Именно поэтому вентсистема газовой комнаты наиболее важна: от нее зависит и тепло дома, и безопасность работы котельной. Кроме того, в газовой собираются все продукты горения – угарный газ, дым и другие, и экономия на вытяжке в котельной может обернуться огромным ущербом или даже стоить жизни.

Качественная вытяжная вентиляция в частном доме своевременно отводит продукты горения и лишнее тепло, поэтому требований к ее устройству больше, чем к любой другой.

1. Нужен отдельный канал подачи воздуха в печь для равномерного горения. Для закрытой камеры котла подойдет коаксиальный канал, для открытой – обычная венттруба.
2. Вытяжная система котельной должна быть герметичной, чтобы избежать утечек угарного газа.
3. Сам канал отвода воздуха должен быть оснащен вентилятором с обратным клапаном – так обеспечивается принудительный отток воздуха и предотвращается возврат угарного газа в комнату.
4. Один дымоход не должен обслуживать больше двух установок, например котлов. Поэтому если есть несколько колонок, стоит продумать отдельную вытяжку под газовый котел.
5. Швы дымоходов также должны быть герметичными, особенно в той части, которая прилегает к жилым помещениям, что особенно важно в многоэтажных домах. При этом герметик должен быть огнеупорным, а в местах выхода труб наружу стоит установить огнестойкие прокладки.
6. Трубы также должны быть огнеупорными, поэтому для дымоходов чаще всего используют металлические, из нержавейки, или асбестовые трубы. Верхнюю часть над чердачным пространством можно устроить керамическими материалами или кирпичной кладкой.
7. Диаметр вытяжки в котельной должен быть не менее 15 см.

Кроме того, в помещении котельной должны быть предусмотрены окна или другие приточные каналы для постоянного проветривания – это способствует нормальной циркуляции воздуха и обеспечивает комфортное нахождение в газовой. Для большей безопасности можно установить датчики температуры и угарного газа в котельной и отслеживать их показатели.

Приток свежего воздуха нужен для обеспечения здоровых условий проживания, хорошего содержания растений и качественного функционирования технических систем. Одновременно необходимо удалять различные вредные примеси. Эти задачи поможет решить в комплексе производительная в частном доме своими руками. Схема, расчеты, способы монтажа – все это в сегодняшнем обзоре.

Хорошая вентиляционная система – обязательный элемент инженерного оснащения современного частного дома

Читайте в статье

Обустройство системы вентиляции в частном доме: общие параметры и требования

Современные строения создают с улучшенными показателями герметичности и . Это улучшает экономические показатели в процессе эксплуатации, но блокирует доступ свежего воздуха. Данный пример поясняет необходимость комплексного подхода при рассмотрении функциональности инженерных систем.

Также надо отметить следующие особенности для правильной формулировки требований к хорошему проекту вентиляции частного дома:

• На состав атмосферы в помещении способно изменить состояние воздуха на улице, наличие источников вредных и неприятных примесей в самом объекте недвижимости.
• Существенное значение имеют способы управления , вентиляцией.
• Не исключено попадание в воздушную среду загрязнений из средств бытовой химии, отделочных и строительных материалов.
• Для расчета устройства вентиляции в частном доме можно применять методику учета предельно допустимых концентраций примесей, либо показатели нормального обмена воздуха.
• Надо не забывать о различных потребностях в и на , в тренировочном зале и .
• , и другое оборудование активно потребляют кислород.
• Необходимо учитывать индивидуальные физиологические особенности и предпочтения пользователей. Особе внимание следует проявлять при наличии аллергических реакций.

Следует подчеркнуть, что действующие отечественные и зарубежные нормативы, отраслевые и санитарно-гигиенические стандарты содержат противоречивые данные. Приведенные выше сведения объясняют действительную сложность задачи. Слишком много факторов оказывают влияние на параметры воздуха в помещении. Кроме объективных показателей придется учитывать индивидуальные предпочтения.

К сведению! Для жилых помещений кратность полного обмена вычисляют с применением пропорции 30 куб. м. в час на одного человека. Ниже приведены корректировочные данные для разных помещений и особых условий эксплуатации.

Именно поэтому, при выполнении расчетов для установки вентиляции в частном доме опытные специалисты делают достаточный запас по производительности. Он помогает делать необходимые коррекции при пиковых нагрузках.

Виды вентиляционных систем

Поступление свежего воздуха в помещения организуют постоянно. Изменяется только интенсивность соответствующих операций. Это значит, что наиболее удобной и экономичной является система, выполняющая свои функции без пристального контроля и потребления электроэнергии. С другой стороны, применение принудительных механизмов упрощает проветривание комнат.

Преимущества и недостатки естественной вентиляции в частном доме

На этой упрощенной схеме естественной вентиляции в частном доме обозначены основные части инженерного сооружения. Здесь в стенах сделаны отверстия, по которым поступает воздух с улицы. Созданы пути для свободного перемещения потоков между помещениями, .

Чтобы обеспечить воздухообмен по приведенному выше стандарту (30 м. куб. на человека в час) достаточно установить приточную и выходную трубу диаметром от 150 мм и более. Высоту вертикальной части делают от 300 см и более. Этот типовой пример можно применять для расчетов с учетом архитектурных особенностей объекта недвижимости.

Важные замечания:

• Одинаковая длина вертикальных труб позволит уравнять .
• Эффективность системы снижают: ответвления, горизонтальные участки, изменение сечения.
• Для удобства строительства, каналы из комнат на разных этажах объединяют в единой вентиляционной шахте, либо монтируют рядом.

В некоторых входных каналах для задержания пыли и других механических примесей устанавливают фильтрующие элементы. Такие детали способны значительно снизить производительность системы.

К сведению! Высота вентиляционных труб не регламентируется СНиПом. Однако на практике можно применять стандарты для дымоходов. Если выполнять приведенные выше правила, будут минимизированы препятствия свободному перемещению воздуха в нужном направлении при разном направлении и силе ветра.

Для чего нужна система принудительной вентиляции в частном доме

В рассмотренных выше системах перемещение воздуха осуществляется из-за различного атмосферного давления на разной высоте, при нагреве, под воздействием порывов ветра. Главным преимуществом этих методик является энергетическая независимость. Однако все они чрезмерно подвержены всевозможным внешним факторам. Задача усложняется при увеличении высоты каналов.

Чтобы в любых условиях обеспечить необходимую производительность применяют крыльчатки с электроприводами разных типов.

На этом рисунке изображено централизованное оснащение объекта. Здесь использован один силовой агрегат, который обеспечивает подачу и выход воздуха. При установке датчиков и регулирующих устройств изменяют производительность проветривания отдельных комнат. При объединении с , решают задачи поддержания комфортных температурных условий.

приточно-вытяжная установка

Какие схемы применяют для организации эффективной вентиляции в частном доме

На практике применяют различные комбинации естественных и принудительных методик. Для уточнения требований технического задания надо подробно изучить типовые конструкторские решения.

Приточная вентиляция в частном доме: принцип работы

С помощью этого набора можно обеспечить дозированную подачу очищенного воздуха в помещение:

• Для защиты от проникновения насекомых и листьев здесь есть съемная решетка (1).
• Перемещение воздуха обеспечивает электрический (2). Скорость вращения ротора данной модели регулируется переключателем (5) ступенчато.
• Вкладыш (3) из пористого материала задерживает мелкие механические примеси.
• Внутренняя решетка (4) выполняет декоративные функции.
• Раздвижная конструкция трубы (6) обеспечивает точный монтаж с учетом определенной толщины стен.

В таких аппаратах устанавливают многоступенчатые регуляторы скорости, фильтры тонкой очистки, нагреватели. Встроенная электроника позволяет устанавливать пользовательские режимы работы по времени, температуре. Эксплуатацию упрощают с помощью пультов дистанционного управления.

Современные системы объединяют с интеллектуальными комплексами контроля и управления категории «умный дом». Это упрощает оптимизацию работы оборудования, позволяет организовать удаленное дистанционное управление техникой через сеть .

Особенности вытяжной вентиляции в частном доме

Эта система нужна для эффективного удаления отработанного и загрязненного воздуха из помещений. С ее помощью устраняют из атмосферы жилых объектов недвижимости продукты сгорания газа в процессе работы и .

На этом примере можно изучить решение типичной проблемы в отдельном функциональном блоке. Эта системы удаляет влажный воздух из ванной и запахи из туалета с применением принудительной вентиляции. Электроприводы подключаются к питанию раздельно. В туалете установлен . Он выключает вентилятор автоматически через нужный интервал времени после выключения освещения в комнате. Обратное продвижение воздуха блокировано двумя . Загрязнения выводятся наружу через общую шахту.

В таком варианте не следует увеличивать чрезмерно длину боковых каналов, применять несколько поворотов. Это увеличит сопротивление, поэтому понадобится более мощный вентилятор.

К сведению! В подобных системах возникают значительные перепады температуры на небольшом участке трассы. Это стимулирует появление влаги на внутренних поверхностях. Чтобы конденсат не проникал внутрь помещений, следует сделать небольшой наклон в сторону улицы для свободного стока.

На объемном макете проще, чем на плоском чертеже, изучать взаимное расположение инженерных систем, декоративных и функциональных элементов дома. Такое подход минимизирует ошибки. В частности, для лучшего проветривания приток и вытяжку устанавливают в комнате по диагонали. Около вентиляционных отверстий освобождают пространство, чтобы не создавать искусственные препятствия перемещению воздуха.

Расширенные возможности качественной приточно-вытяжной вентиляции в частном доме

Как следует из названия, эта система обеспечивает поступление свежего и вывод отработанного воздуха. Комплексный подход позволяет экономно использовать энергетические ресурсы, согласованно выполнять поставленные задачи.

Принцип работы этой техники понятен из рисунка. В теплообменнике совмещают два канала (вытяжки и подачи) без смешивания. Это решение помогает сделать предварительный подогрев/охлаждение воздуха, не используя дополнительные источники энергии.

приточно-вытяжная установка с рекуператором

Статья по теме:

Помогает обеспечить достаточный доступ свежего воздуха. В этой статье рассмотрены принципы действия, фабричные модели, технология изготовления и монтажа оборудования собственными силами.

Ниже приведены другие важные факты, заслуживающие внимания:

• Вполне допустимо в одном объекте применять несколько зависимых и автономных систем. На примере выше видно, что пристроенный к дому лучше оснастить отдельной вентиляцией.
• В некоторых комнатах удобнее монтировать индивидуальные комплекты оборудования. Бризер можно установить за час. Его не надо подключать к центральному вентиляционному каналу. Все работы выполняются без внесения изменений в отделку комнаты.
• При оценке уровня шумов канальных установок опытные специалисты рекомендуют делать замеры в области входного и выходного отверстия, около блоков, оснащенных электроприводами. Производители указывают в сопроводительной документации акустическую мощность или звуковое давление. Для сравнения надо брать одинаковые параметры.
• Мощность штатных нагревательных элементов превышает 3 кВт. Это позволяет быстро поднимать температуру в любое время года. Но надо убедиться в том, что проводка и другие компоненты сети рассчитаны на соответствующие нагрузки. При необходимости – устанавливают жидкостный теплообменник.
• Параметры автоматики надо проверить внимательно. Следует убедиться в удобстве пользования пультом, простоте настроек. Кроме типового изменения скорости вращения пригодится возможность установки индивидуального временного графика. В ночные часы, например, снижают температуру, интенсивность проветривания.
• Пригодится сохранение пользовательских настроек в памяти. Уход упрощается, если есть датчик давления дифференциального типа. Этот прибор измеряет изменения давления до и после фильтра. Увеличение разницы показаний сообщит о чрезмерном загрязнении. В дешевых модификациях устанавливают сигнализаторы «по времени», которые не обеспечивают высокую точность контроля.
• Самостоятельная диагностика с помощью программных и электронных средств поможет своевременно узнать о неполадках оборудования. Дополнительные удобства обеспечивает оповещение пользователя с пересылкой сообщений на смартфон, или иное мобильное устройство, стационарный компьютер.
• В серийном оборудовании бытового назначения устанавливают фильтры G4, которые способны пух тополей, перья птиц, иные крупные примеси. При необходимости, вместо него, или последовательно устанавливают элементы с мелкими каналами. Допустимо задержание частиц с размерами меньше одного микрометра. Надо помнить, что подобная модернизация увеличит нагрузку на вентиляционные агрегаты.

При разработке проектной документации надо отдельно изучить вопросы будущей эксплуатации. Вентиляционное оборудование придется обслуживать. Надо исключить ситуации, когда для осмотра и выполнения регламентных работ приходится демонтировать части декоративной отделки, строительных конструкций. По этой причине удобнее разместить вентиляторы, фильтры и другие компоненты системы в специальном технологическом помещении. Такое решение упростит создание эффективной изоляции шума вентиляционной установки.

Что надо учесть при оснащении отдельных помещений

В ходе распределения потоков надо обеспечить начальное проникновение воздуха с улицы в гостиную, спальню, иные жилые комнаты. Оттуда – его направляют в технические помещения, на , в кладовки, . Это решение создаст избыточное давление в местах постоянного пребывания, что предотвратит попадание туда неприятных запахов, иных загрязнений.

К сведению! По действующим нормативам комнатами «с постоянным пребыванием» являются помещения, в которых люди находятся более 6 часов в течение одних суток или от 2 часов непрерывно.

Вентиляция на кухне в частном доме: рациональное решение сложных задач

В этом помещении в широком диапазоне изменяется температура, . Процесс приготовления пищи сопровождается появлением запахов, загрязнением атмосферы опасными для здоровья и стойкими примесями. Следует учесть не только интенсивность, но и большую частоту разнообразных негативных воздействий.

Также необходимо помнить об особенностях работы с кухонной техникой. Если установлена , следует обеспечить обмен воздуха не менее 60 м. куб. на одного человека в час. При монтаже газовой плиты этот норматив увеличивают на 50% (до 90 м. куб.).

приточный клапан инфильтрации

Статья по теме:

Обеспечить здоровое состояние атмосферы можно разными способами. Если установить приточный клапан в стену – задача будет решена быстро. В специальной публикации рассмотрим как его грамотно выбрать и смонтировать.

К сведению! Минимальное расстояние от корпуса вытяжки до газовой/ электрической плиты должно составлять не менее 65/75 см соответственно.

Принципы согласованной работы двух систем:

• Рис. «А». Изначально в конструкции дома предусмотрена только естественная вентиляция с применением отверстия (2). Видно, что часть (1) уменьшит после монтажа сечение общего канала (3).
• На Рис. «В» показана работа (5), который установлен за декоративной решеткой (4). При включении вентилятора вытяжки он закрывается, перекрывает движение воздуха в обратном направлении.
• На следующем рисунке «С» изображена работа естественной вентиляции.

Настольные вытяжки опускаются внутрь корпусной мебели при выключении. Их можно подсоединять к вентиляционным шахтам по типовой схеме, сверху. Но при необходимости соответствующие каналы создают в . Последний вариант сопряжен со значительными изменениями в архитектурных конструкциях. Его применяют при строительстве дома, в ходе капитального ремонта.

вытяжки для кухни

Для сохранения высокой производительности при проектировании подключения вытяжки надо учесть следующие детали:

• С гофрированными трубами работать не сложно. Но эти изделия создают большее сопротивление потоку воздуха по сравнению с гладкими стенками каналов.
• Сечение воздуховода подбирают в соответствии с инструкциями производителя. Оно не должно получиться меньше указанного значения.
• При прокладке трассы надо предотвратить сплющивание гибких труб, иные значительные деформации. Следует минимизировать количество поворотов.

Приблизительный расчет необходимой производительности вытяжки можно сделать по формуле П = (Д х Ш х В) х 12 х 1,25 , где

• П – максимальное количество воздуха, удаляемого из помещения за час в м. куб;
• Д , Ш и В – длина, ширина и высота комнаты в метрах;
• 12 – стандартный поправочный коэффициент;
• 1,25 – дополнительный запас по мощности, который пригодится для быстрого удаления чада от пригоревшей еды.

Эту операцию можно выполнять безопасно с помощью пара над кипящей водой. Также применяют специальные моющие средства. Для напоминания о регламентных процедурах вытяжки оснащают электронными таймерами со звуковой и световой сигнализацией.

Здесь вытяжка дополнена кондиционером. Такая техника стоит дороже, чем типовые модели. Но она способна поддерживать в помещении заданный пользователем режим температуры.

Такое оборудование выполняет функции фильтра. С его помощью задерживают загрязнения. Как правило, применяют дополнительные элементы с угольными наполнителями. Эти сорбционные технологии помогают удалять мельчайшие примеси и неприятные запахи. Однако в любом случае необходимо обеспечивать работу . В данном варианте используют имеющуюся шахту. Для повышения производительности устанавливают принудительные механизмы во входном (выпускном) тракте.

Статья по теме:

Чтобы выяснить, надо дополнить глубокими тематическими знаниями. В этой статье собраны сведения, которые помогут сделать комплексный анализ и принять правильное решение о приобретении определенного изделия.

Как создать хорошую вентиляцию в туалете и ванной комнате

Для расчета потребностей этих частей объекта недвижимости применяют следующие нормативы обмена воздуха в м. куб. за час:

• 25 – по каждому отдельному помещению;
• 50 – для совмещенного санузла.

Недостаточная эффективность вентиляции в ванной в частном доме способствует появлению плесени, грибковых колоний. Кроме неприглядного внешнего вида ухудшится состав атмосферы. Некоторые микроорганизмы провоцируют возникновение опасных для здоровья заболеваний, поэтому соответствующие профилактические меры можно назвать обязательными. Разумеется, надо не забывать об отслаивающейся краске и повреждении других декоративных покрытий, интенсификации разрушительных процессов коррозии.

Воздух сюда можно подать из жилых комнат, коридоров. Если недостаточно имеющихся щелей, в дверных полотнах делают сквозные отверстия с пластиковыми вставками.

приточный клапан на окна

Возможностей естественной вентиляции для таких помещений недостаточно. Поэтому применяют более производительные принудительные системы. Выбор вентилятора делают с учетом индивидуальных условий. Выше приведены минимальные нормативные требования. Их не хватит, если часто принимается душ, когда в доме проживает много людей. Как и в случае с кухней, здесь лучше установить достаточный запас по мощности.

К сведению! Для примерного расчета можно использовать приведенную выше формулу с коэффициентом «5» вместо «12».

Стенки укрепляют обрезком пластиковой трубы. Место монтажа выбирают на удалении от сантехнических приборов с тем, чтобы предотвратить случайное попадание брызг на корпус техники.

При выборе техники надо обратить внимание на особенности современных моделей:

• Решетка и корпус из прочных полимеров не повреждаются в условиях повышенной влажности, при перепадах температуры.
• Аэродинамическая крыльчатка с большим количеством лопастей создает сильный поток воздуха при сравнительно небольших оборотах, с минимальным шумом.
• Вибрации от электрического привода эффективно гасят демпфирующие вставки.
• Опоры ротора на шарикоподшипниках рассчитаны на длительную интенсивную эксплуатацию.
• Хорошая герметичность стыков отдельных частей предотвращает проникновение внутрь влаги.
• Небольшой вес облегчает процесс установки.
• Некоторые модели дополнительно, или в штатной комплектации, оснащают обратными клапанами.

К сведению! При выборе вентилятора для небольшого помещения обращают особое внимание на уровень шума. Значение от 35 Дб и ниже можно назвать вполне приемлемым. Если производитель указал менее 25 Дб, звук работающего электропривода будет не слышен на расстоянии в несколько метров.

вытяжной вентилятор в туалет

Специальная вентиляция в подвале частного дома: надежная защита от плесени и сырости

Требования к проекту системы формулируют с учетом целевого назначения помещений в этой части здания. При площади до 40-50 м. кв. в малоэтажном строении достаточно установить естественную вентиляцию.

Этот рисунок можно использовать для объяснения основных параметров системы:

• Входное отверстие закрывают решеткой от проникновения грызунов.
• Отверстие приточной трубы в подвале монтируют на расстоянии 20-30 см от уровня пола.
• Вытяжку устанавливают по диагонали. Вход трубы – на 20 см ниже потолка.
• Заглушкой перекрывают канал зимой, предотвращая проникновение холодного воздуха.
• «Зонтик» на крыше защищает от попадания внутрь системы осадков.

Статья по теме:

В обзоре мы поговорим о том, как должна быть устроена , схема циркуляции воздуха в подобных помещениях, а также какие ее виды бывают. Ведь в гараже необходим не только отвод газов, но и поддержание влажности на необходимом уровне – ее избыток сокращает срок службы автомобиля.

Приведенные примеры подойдут для организации в нижней части строения подходящих условий для хранения овощей, консервации, садового инвентаря, расходных материалов.

В этом случае для расчета системы и отдельных частей применяют стандартные нормы для жилых комнат. Делают дополнительный запас для спортивного зала, душевой комнаты, кухонного блока. Производительность увеличивают с помощью принудительной вентиляции.

Важно! Чтобы выяснить, как сделать вентиляцию в подвале частного дома, надо заранее создать список требований с учетом особенностей отдельных помещений. Имеет значение также режим их эксплуатации.

Обязательные требования к вентиляции котельной

Параметры системы проветривания при установке газового оборудования точно установлены действующими строительными нормами и правилами:

• Минимальная приточная производительность определяется характеристиками котла. Нормируют площадь сечения входного канала (в см. кв. на 1 кВт мощности отопительного оборудования):

1. 8 и более, если приток сделан непосредственно с улицы;
2. больше 30, когда воздух поступает из смежных помещений.

• Выходное отверстие делают на потолке. Его соединяют с центральной вентиляционной шахтой дома.
• Кроме основного надо установить второй канал (ниже на 25-30 см) для регламентных осмотров и удаления загрязнений.
• Объем помещения делают не меньше 7,5 м. куб. при суммарной мощности отопительного оборудования до 30 кВт.

К сведению! Отапливаемый чердак в частном доме вентилируют с применением обычных норм для жилых помещений.

Как выполняет свои функции вентиляция системы канализации в частном доме

На схеме вентиляции канализации в частном доме видно, что число выходных каналов определяется конструктивными особенностями канализационной системы. Здесь одна труба установлена перед . Вторая – в дальней части инфильтратора.

Если не получается установить вентиляционные каналы на всех стояках, к выводу на крышу подсоединяют только дальнюю часть. Дефлектор повышает эффективность отвода загрязненного воздуха.

На этом рисунке цифрами обозначены следующие детали:

• (1), подключенный к отопительному оборудованию;
• «люфт-канал» (2);
• деревянная (3) и чугунная (4) крышка;
• выходной участок вентиляционной системы (5);
• кирпичная кладка (6);
• глиняный замок (7), предотвращающий проникновение загрязнений в почву.

Вентиляция цоколя: важные нюансы

Если эта часть здания не эксплуатируется из-за небольшой высоты, или по иным причинам, необходимы соответствующие защитные мероприятия. Организация хорошей вентиляции в частном доме без подвала предотвращает повреждение деревянных частей конструкций процессами гниения, появление опасных для человека грибных спор.

К сведению! Монтаж вентиляции цокольного этажа частного дома необходим для своевременного удаления радона. Этот радиоактивный газ не определяется органами чувств человека.

Нормализация уровня влажности в бассейне с помощью производительной вентиляции

Эти сведения помогут сформулировать правильно требования к проветриванию соответствующих помещений:

• Специалисты рекомендуют не повышать содержание воды в атмосфере более уровня 14 г на кг воздуха.
• Нормальный диапазон относительной влажности от 40 до 655.
• Если температура поверхности меньше точки росы, происходит интенсивное образование конденсата. Такие процессы, в частности, можно наблюдать на внешних стенках труб воздуховодов.
• Чтобы предотвратить сквозняки и вызванные ими респираторные заболевания, скорость перемещения воздушных потоков не должна превышать 0,15 м в секунду.
• Повышение давления в помещении (специальная регулировка притока и вытяжки) предотвратит попадание хлорных химических соединений в другие комнаты. Если этот подпор установить более 15-25 Па, могут возникнуть препятствия при открывании дверей.

Как сделать вентиляцию в частном доме: подготовка расчетов, проектной документации

В ходе расчета вентиляции в частном доме профессионалы определяют следующие важные параметры:

• Производительность системы по обмену воздуха в м. куб. за час. Ее определяют для каждого функционального помещения в отдельности, исходя из действующих норм и особенностей эксплуатации.
• Далее уточняют характеристики отдельных компонентов сети распределения воздуха:

1. размеры каналов;
2. габариты распределительных устройств;
3. сопротивление перемещению воздуха;
4. мощность ;
5. потребляемую электрическую энергию.

• Полученные данные используют для выбора подходящей приточной установки.

К сведению! Чтобы не разбираться, как сделать правильно вентиляцию в частном доме, можно воспользоваться помощью опытных специалистов. При покупке оборудования такие услуги оказывают бесплатно специализированные магазины.

Размещенные в этой статье материалы помогут понять, как сделать вытяжку в частном доме самостоятельно. Следует учесть, что в любом случае определяющее значение имеют личные предпочтения. Требовательному пользователю может быть недостаточно объемов свежего воздуха, которые приведены в строительных нормативах.

Схемы вентиляции в частном доме своими руками: обзор типовых решений

Создание качественной вентиляции в частном доме своими руками

Подобная приточно-вытяжная вентиляция своими руками может быть создана. Но для воплощения масштабных планов придется изучить вопросы проектирования на профессиональном уровне. Понадобятся знания по правильной настройке совместной работы всех инженерных систем в доме.

Правильное распределение трудовых и других ресурсов поможет решить трудные задачи без ошибок. Выполнение отдельных работ и самых сложных этапов можно поручить профильным специалистам. Некоторые части приточной вентиляции своими руками можно установить без привлечения помощников.

Правильное решение отдельных задач в ходе установки системы

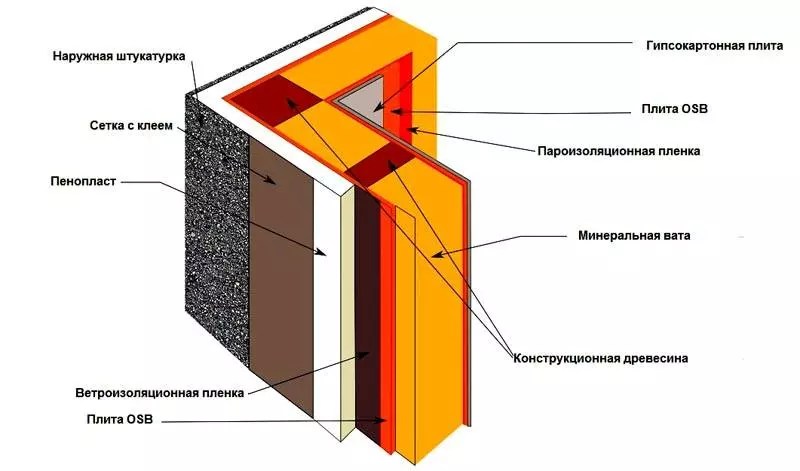

Установка каналов не должна нарушать герметичность слоев. Следует исключить повреждение проводки, водо- и газоснабжения. Чтобы не нарушить скрытые коммуникации, используют точные планы, поэтапные снимки процессов строительства. Необходимые материалы следует подготовить заранее. Аналогичные предосторожности пригодятся при установке вентиляции под полом в частном доме. Если возможно, трассы устанавливают под съемными панелями подвесных потолков. Демонтаж и деревянных обшивок также не будет чрезмерно сложным.

дефлектор на крышу

Как выбрать трубы и другие компоненты вентиляционной системы без ошибок

С помощью таких деталей сложную по конфигурации трассу можно создать быстро, без ошибок.

Для очищения поступающего воздуха от загрязнений применяют разные устройства. Кроме механических (сетчатых и объемных) можно устанавливать фотокаталитические, угольные и другие виды фильтров. Некоторые из них выполняют свои функции качественно, но не увеличивают сопротивление воздушному потоку.

Такие изделия можно использовать, если они подходят по диаметру. Изделия этой категории (серые) предназначены для внутреннего монтажа. Следует предотвратить чрезмерный нагрев (выше +60°C), сильные механические воздействия.

Пошаговый монтаж с комментариями

Как сделать вентиляцию в доме с применением специализированных компонентов, описано в следующей таблице:

Фото	Рабочие операции, пояснения, комментарии
	Для работ удобно использовать систему . Уменьшенная специально высота помогает экономить свободное пространство.
	Такие изделия устанавливают в горизонтальном и вертикальном положении.
	В ассортименте производителей есть воздуховоды с разными каналами: круглые (диаметр – 100; 125; 150 мм); прямоугольные (размеры – 60 х120; 60 х 204 мм).
	Быстрый и точный монтаж обеспечен соответствием размеров стыкуемых частей, большим количеством разнообразных дополнительных элементов. С легкими изделиями не сложно обращаться в труднодоступных местах, на высоте. Они соединяются в единую конструкцию без специальных инструментов. До необходимого размера их обрезают ручной с полотном для дерева.
	До монтажных работ надо подготовить проектную документацию. В соответствии с чертежами в определенных местах строительных конструкций делают отверстия.
	Далее подбирают необходимые фитинги.
	Тройник.
	Таким изделием выполняют переход с прямоугольного участка канала на круглую трубу.
	Такие отводы применяют для изменения прохождения трассы в разных плоскостях.
	Чтобы ускорить сборку вентиляции в доме своими руками, заранее соединяют функциональные модули из нескольких элементов.
	Такие заготовки монтируют в нужных местах. Специальные крепления применяют для фиксации вертикальных и горизонтальных участков. Это входное отверстие расположено с учетом того, сверху будет установлена обшивка из гипсокатрона с декоративной решеткой.
	Для ускорения рабочих операций, обрезание по размеру сделано с применением . Но вполне допустимо применение ручного инструмента.
	Соединения укрепляют .

К сведению! Монтаж вентиляции в частном доме часто сопровождается сверлением отверстий в наружных стенах для создания приточных каналов. Эти сложные операции выполняют с применением алмазных насадок. Для их охлаждения в рабочую зону подается вода, которая вместе с мусором стекает вниз, образует неприятные пятна. Такую процедуру надо запланировать до чистовой отделки, чтобы предотвратить дополнительные затраты по восстановлению безупречного внешнего вида фасада.

Особенности профессиональной установки вентиляции в частном доме: цены, состав работ, контрольные операции

Монтажные и другие рабочие операции	Стоимость услуги, руб.
Проектирование из расчета за 1 м. кв. площади помещений	55-70
Установка гибких/жестких каналов (на 1 м. кв.)	99-120/300-850
Монтаж с производительностью до 2 тыс. м. куб. в час	8000-35000
Установка канального/ крышного вентилятора	4000-7000/3500-5000
Монтаж и настройка шкафа автоматики	5000-10000
Выезд специалистов для технического обслуживания	3000-6000

Правильно подобранная схема вентиляции в частном ломе своими руками – надежная основа будущего успеха. Тщательная подготовка позволит выбрать оптимальный вариант для определенного строения и конкретных потребностей. Пригодится объективная оценка собственных финансовых возможностей, монтажных навыков. Если необходимо, для выполнения отдельных операций можно привлечь профильных специалистов. Следует внимательно изучить технические новинки, современные материалы, чтобы не упустить актуальные преимущества в соответствующем сегменте рынка.

В комментариях к статье – задавайте вопросы по данной теме, делитесь опытом. Для успешного решения сложных задач пригодятся профессиональные советы и знания о практической реализации аналогичных проектов.

Правильная вентиляция - одно из главных санитарных требований к жилому помещению. При отсутствии таковой можно столкнуться с появлением в комнатах плесени или грибка, а жители могут начать страдать от аллергии да и просто плохо себя чувствовать по причине отсутствия доступа к свежему воздуху. Мы остановимся на естественном варианте вентиляции в доме и разберёмся, как можно реализовать этот проект самостоятельно. Вытяжка в доме своими руками - не такое уж и сложное дело, если выполнять работу строго по инструкции и не забывать о ряде важных деталей.

Важные требования к естественной вентиляции

Вытяжка в доме должна обеспечивать следующее:

• Постоянный доступ свежего воздуха с улицы в дом;
• Быстрое удаление загрязнённого воздуха их кухни или санузла;
• Препятствование сильному охлаждению воздуха в холодное время года;
• Отсутствие сквозняков.

Важно помнить и самый главный момент: вытяжку необходимо проектировать и делать ещё на этапе строительства самого дома, поскольку на уже готовых постройках сделать нормальную вентиляцию будет проблематично или попросту невозможно. Именно поэтому вопросом вытяжки необходимо заниматься заранее.

Как уже отмечалось, мы будем рассматривать вариант естественной вентиляции, поскольку для небольших домов принудительная система просто нецелесообразна и слишком затратна по стоимости. Вытяжка в доме своими руками, схема которой будет представлена ниже, должна соответствовать нормативу воздухообмена около 3 кубическим метров воздуха за один час. Если взять среднюю площадь дома, например, в 100 квадратных метров, то путём расчётов мы получим норматив в примерно 300 кубическим метров воздуха в час. Это соответствует размерам воздуховодов 250х400 мм (d 350 мм), то есть при составлении проекта следует ориентироваться именно на такие показатели.

Мы приводим примерные расчёты, поскольку во внимание необходимо брать ещё ряд факторов, например, количество проживающих в доме людей. Точные расчёты вы можете сделать ос специалистом или самостоятельно изучив профильные документы СНиП. В сети можно найти много информации по этому поводу и специальные калькуляторы для расчётов, а мы перейдём к непосредственной процедуре сооружения системы вентиляции.

Подготовка

Как уже отмечалось, вентиляцию необходимо делать на этапе строительства дома. Ниже мы расскажем как сделать простую вытяжку в уже построенном здании, но общую вентиляционную систему необходимо проектировать и реализовывать именно на начальном этапе строительства.

Подготовительные процедуры заключаются в зачистке мест, которые были выбраны под вентиляционную систему. Обратите внимание на наличие возможностей проводить свободный крепёж, а также на отсутствие тех или иных дефектов, которые будут препятствовать расположению вентиляционных блоков вытяжки.

Начинаем монтаж воздуховодов. Советуем использовать круглые гофрированные трубы, которые гораздо лучше себя проявляют в эксплуатации, чем, например, жёсткая алюминиевая конструкция. Причин этому несколько. Во-первых, гофр можно легко резать и придавать ему нужную форму, а во-вторых, такая система вентиляции не будет «гудеть» от вибрации при высокой тяге. Это, согласитесь, довольно весомый аргумент в пользу первого варианта.

Воздуховоды крепятся к стенам или потолку при помощи хомутов. Крепёж необходимо делать с шагом примерно в 50 см, что избавит систему от лишних вибраций и добавит ей надёжности. В идеале вентиляционные трубы скрываются в межстенном пространстве, но если проект вашего дома не предусматривает такого варианта, то трубы можно расположить таким образом, чтобы они были скрыты будущим подвесным потолком. В ином случае, трубы можно расположить на чердаке.

В принципе, ничего сложного в монтаже системы вентиляции нет. Единственный момент - советуем делать как можно меньше поворотом при монтаже труб. Это значительно снижает показатель уровня вентиляции. Также, если у вас возникла необходимость соединить трубы разного сечения, не нужно делать резких переходов между ними. Старайтесь сделать переход как можно более плавным.

На конце каждой вентиляционной трубы обязательно предусмотрите наличие дефлектора. Это сделает невозможным попадание в систему воды, грязи, крупных насекомых и т. д. В качестве дополнительной выгоды, дефлектор способствует увеличению тяги, создавая под собой зону низкого давления.

Подобная система естественной вентиляции, разумеется, не лишена недостатков. Первый и главный из них - отсутствие гарантированного воздухообмена при любой погоде на улице. Но простота и дешевизна такого проекта затмевает все недостатки.

Теперь разберемся как делается кухонная вытяжка в частном доме своими руками, схема которой будет намного проще, чем предыдущий вариант.

Кухонная вытяжка - практически обязательный элемент. Именно это помещение нуждается в особенной вентиляции, поэтому вытяжку здесь монтировать мы будем принудительную. Сразу отметим, что для кухонной вытяжки мы будем монтировать отдельный воздуховод, который не будет соединяться с уже имеющимися трубами, чтобы не допустить распространения запахов из кухни по всему дому.

Работу начинаем с монтажа так называемой «хлопушки». Этот элемент представляет собой специальный клапан, который работает на пропуск воздуха только в одну сторону, то есть «на выпуск». Лучше всего приобрести уже готовый заводской вариант, поскольку эта деталь достаточно сложная для самостоятельного изготовления.

Итак, примеряем «хлопушку» к вентиляционному отверстия и при необходимости обрезаем лишнее. С помощью карандаша очерчиваем границы крепления как изнутри детали, так и по стене (там, где будет крепёж).

После этого работаем со шкафом, в котором будет находиться наша вытяжка. Снимаем полки и прорезаем отверстия под вентиляционную трубу. Вы можете делать отверстия не точного диаметра (как у трубы), а немного меньше - гофр позволяет допускать некоторые погрешности. В верхней части шкафа вырезаем отверстие под «хлопушку». Здесь уже необходимо работать более точно, хотя ошибки можно в любой момент исправить обычным силиконовым герметиком.

Теперь монтируем гофр с патрубком. Для крепежа используем хомуты, а сам рукав вытяжки крепим к шкафу обычными саморезами. Аккуратно продеваем трубу в прорезы на шкафе и фиксируем. Таким образом у нас должна получиться конструкция, которая соединяет вентиляционной трубой выходное отверстие в системе вентиляции кухни и непосредственно пространство над плитой.

Если вы не можете предусмотреть шкаф над плитой, то просто замените его на обычную прямоугольную деревянную конструкцию. Выглядеть, разумеется, это будет не так красиво, но вы всё равно сможете добиться необходимого результата.

Сама вытяжка, разумеется, должна быть принудительная - заводского варианта. При покупке ориентируйтесь на размеры вашего шкафа. Монтаж производится в соответствии с инструкцией к каждой модели. Не забывайте придерживаться правил электробезопасности.

В конечном итоге у вас должна получиться вытяжка для кухни в формате самодельной основы и агрегата заводского производства. Обратите внимание на герметичность креплений - зазоров быть не должно, поскольку туда будет поступать горячий воздух с испарениями и щели могут забиться жиром от приготавливаемых на плите блюд.

Для вытяжки санузла нет необходимости сооружать лишние конструкции. Просто приобретите обычный вытяжной вентилятор и соедините его с электросетью, которая обеспечивает питание для освещения в туалете или в ванной комнате.

Уход

Ухаживают за вытяжками очень просто: примерно два раза в год систему необходимо чистить. Для общей вентиляции можно использовать пылесос с длинной и гибкой насадкой. Таким образом можно избавиться от скоплений пыли и налипших на стенки труб насекомых, что в комплекте с жиром чаще всего создаёт проблемы.

Что касается вытяжек в кухне, то трубы необходимо регулярно очищать от гари, которая там обязательно появится. Места стыков, которые вы заливали силиконовым герметиком, легко разрезаются, после чего вы можете освободить доступ к трубам. Используйте для чистки обычные моющие средства, но не пытайтесь применять любые виды растворителей - это может пагубно сказаться на состоянии труб. Впрочем, вы в любой момент можете легко заменить вышедший из строя элемент. Комплектующие достаточно недорогие и очень просты в монтаже.

Теперь вы знаете как сделать вытяжку в доме своими руками. Надеемся, что материал был вам полезен.
